第二節流量系數Kv值計算公式的修正

111上述討論Kv值計算公式的扒導中，可以看出該推導中存在什么問題？

? ? ①把調節閥模擬為簡單形式來推導中，未考慮與不同閥結構實際流動之間的修正問題。

? ? ②在飽和的狀態下，阻塞流動（即流量不再隨壓差的增加而增加）的差壓條件為0.5，同樣未考慮不同閥結構對該臨界點的影響問題。

? ? ③未考慮低雷諾數和安裝條件的影響。

112上述Kv值計算公式推導中存在的問題會造成什么影響？

???? ?由于把調節閥模擬為簡單形式來推導Kv值計算公式，只考慮到閥門前、后的壓差，而沒有考慮到閥門結構對流動的影響，而實際上各種閥門因結構不同，流動阻力不一樣，勢必會造成很大的計算偏差。另外，由于沒有考慮低雷諾數的影響，在極端情況下，當雷諾數很低，例如黏性很大的流體，流體的流動已經成為層流狀態，此時如果仍按簡單情況推導的Kv值計算公式計算，誤差一定很大。

113何謂壓力恢復？

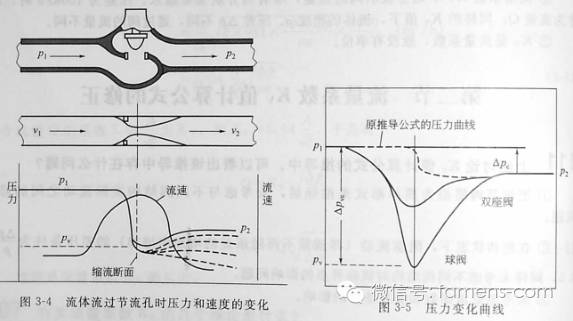

??? ???當流體流過調節閥時，其中壓力變化如圖3-4所示，可知在閥芯、閥座處由于節流作用而在附近的下游處產生一個縮流，其流體的流速**，但靜壓*小。在遠離縮流處，隨著閥內的流通面積的增大，流體的流速減小，由于相互摩擦，部分參量轉變成內能，大部分靜壓被恢復，形成了閥門壓差。換言之，流體在節流處的壓力急劇下降，并在其后的節流通道中逐漸恢復，但已經不能恢復到原來的P₁值。這便是壓力恢復現象。

114何謂壓力恢復系數F_L？

? ? ??在原公式的推導中，認為調節閥節流處由P₁直接下降到P₂，見圖3-5中虛線所示。但實際上，壓力變化曲線如圖3-5中實線所示，存在著壓力恢復的情況。不同結構的閥，壓力恢復的情況不同。阻力越小的閥，恢復越厲害，越偏離原推導公式的壓力曲線，原公式計算的結果與實際誤差越大。因此，引入一個表示閥壓力恢復程序的系數F_L來對原公式進行修正。F_L稱為壓力恢復系數（Pressure recevery facror）,其表達式為

? ?? ? 式中，分別表示產生閃蒸時的縮流處壓差和閥前后壓差。

115壓力恢復系數F_L如何試驗測定？

? ? ? ?由知F_L是在閥門產生閃蒸時閥前后壓差△P_c與縮流處壓差△Pv_c之比。用透明閥體做試驗將會發現，當節流處產生閃蒸，即在節流處產生氣泡群時，Q就基本上不隨著△P的增加而增加。這個試驗說明：產生閃蒸的臨界壓差就是產生阻塞流的臨界壓差，測定此時的閥前后壓差△P_c和縮流處壓差△Pv_c，便可求得壓力恢復系數F_L，F_L值的大小取決于調節閥的結構形狀。

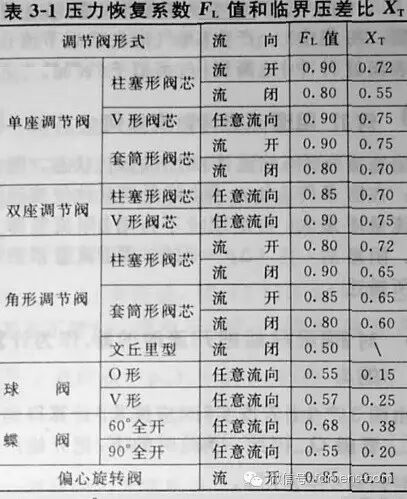

? ? ?由試驗確定的各類閥的F_L值見表3-1

116F_L的物理意義及其在調節閥計算中如何運用？

? ? ? F_L既可表示不同閥結構造成的壓力恢復，以修正不同閥結構造成的流量系數計算誤差，還要用于正常流動或阻塞流動的判別。

? ? ? 因?yàn)?span style="margin: 0px; padding: 0px; max-width: 100%; font-family: 微軟雅黑, sans-serif; line-height: 25.6px; text-align: justify; box-sizing: border-box !important; word-wrap: break-word !important;">F_L定義公式（3-14）中的壓差△P_c就是該試驗閥產生阻塞流動的臨界壓差。這樣，當△P＜△P_c時為正常流動，當△P≥△P_c時為阻塞流動。從式（3-14）中可解出液體介質的△P_c為

117何謂閃蒸（flashing）現象？

????? 如圖3-1所示，當壓力為P1的液體流經節流孔時，流速實然急劇增加，而靜壓力驟然下降，當孔后壓力P2達到或者低于該流體所在情況下的飽和蒸汽壓Pv時，部分液體就汽化成氣體，形成 氣液兩相共存的現象，這種現象稱為閃蒸。產生閃蒸時，對閥芯、閥座材料已開始有侵蝕破壞作用，而且影響液體流量計算公式的正確。

118何謂空化（cavitation）現象？?

如果產生閃蒸之后，P2不是保持在飽和蒸汽壓以下，而是在離開節流孔之后又驟然上升，這時氣泡產生破裂并轉化為液態，這個過程即為空化作用。由此可見，空化作用是一個過程的兩個階段：第一個階段是液體內部形成空腔或氣泡，即閃蒸階段；第二個階段是這些氣泡的破裂，即空化階段。

119空化作用帶來哪些影響？

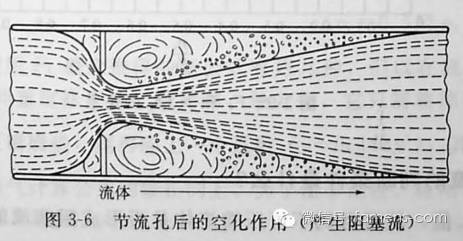

? ? ? 一是產生阻塞流，如圖3-6所示，許多氣泡集中在閥的節流孔后，阻礙流體的流動，自然影響了流量的增加，即產生了阻塞情況。

? ? 二是產生汽蝕，如圖3-7所示，產生空化作用時，在縮流處的后面由于壓力恢復，升高的壓力壓縮氣泡，達到臨界尺寸的氣泡開始變?yōu)闄E圓形，接著在上游表面開始變平，然后突然爆裂。所有的能量集中在破裂點上，產生極大的沖擊力。如果氣泡在接近節流孔后的固體表面處破裂，這種沖擊力會慢慢地撕裂材料表面，形成類似于煤渣的粗糙表面。

????

120何謂阻塞流？阻塞流對流量系數Kv值計算的影響如何?

? ? ? 阻塞流是指不可壓縮流體或可壓縮流體在流過調節閥時所達到的**流量狀態。測定辦法是：在固定的入口條件下，閥前壓力P1保持一定而逐步降低閥后壓力P2，致使流經調節閥的流量增加到一個**的極限值，再繼續降低P2，流量不再增加，這個極限流量即為阻塞流。阻塞流出現之后，流量與壓差（△P=P₁-P₂）-之間的關系已不再遵循流量系數推導公式所描述的規律。

第二節流量系數Kv值計算公式的修正

121對于阻塞流情況，為什么只能把開始產生阻塞流時的閥壓差作為計算用的閥壓差？

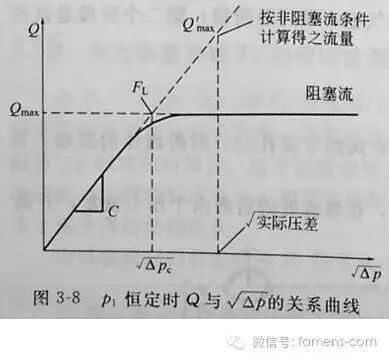

? ? 由圖3-8可見，產生阻塞流時，若按實際壓差計算，對應按非阻塞流條件計算得到的流量Q'_max要比阻塞流量Q_max大許多。因此，為了精確求得此時的Kv值，只能把開始產生阻塞流時的閥壓隆作為計算用的壓降。

122不可壓縮流體產生阻塞流時，縮流斷面的壓力P_vc如何計算？

???? ?用P_vc表示不可壓縮流體產生阻塞流時縮流斷面的壓力。P_vc可用下式求得：

? ? P_vc=F_F P_v （3-16）。

式中P_v——流體的飽和蒸氣壓力，可從物料的物理數據查得；

? ? ?F_F ——流體的臨界壓力比系數。

? ? ?由上式可知，FF 是在阻塞流條件下縮流處壓力P_vc與閥入口溫度下的液體飽和蒸汽壓力P_v 之比，也是P_v 與液體臨界壓力P_c之比的函數，可用下式進行計算： F_F=0.96-0.28 （3-17）

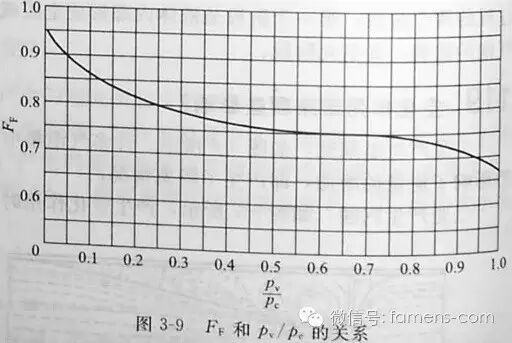

? ? ?也可以用圖3-9查出F_F。

123不可壓縮流體是否產生阻塞流的判斷條件是什么？

??? ???從式：可見，只要能求得P_vc值，便可得到不可壓縮流體是否形成阻塞流的判斷條件。顯然，即為產生阻塞流時的閥壓降。因此再將式（3-16）代入，當時，為阻塞流情況；當時，為非阻塞流情況。famens.com整理，如需轉載，請注明全球閥門網。

124可壓縮流體是否產生阻塞流的判斷條件是什么？

? ? ??當時，為阻塞流情況；當時，為非阻塞流情況。其中，X為壓差比；XT為臨界壓差比；FK為比熱容比系數。

125對液體計算公式如何修正？

? ? ? ?當時，為正常流動，仍采用原公式（3-13）計算；當時，因△P增加Q基本不增加，故以△P_C值而不是△P值代入式（3-13）計算即可，即公式成為Kv=，此時，將式(3-16)的P_vc值和式（3-17）的FF值代入得

? ? ?（3-18）

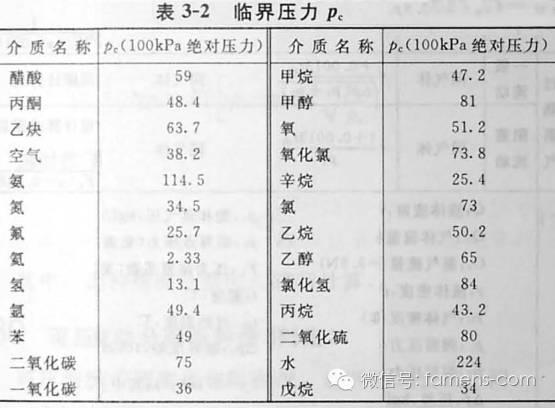

式中P_c——液體勢力學臨界點壓力，見表3-2；

? ? ?P_v——液體包括蒸汽壓力。

126對氣體計算公式如何修正？

? ? ? 原產生阻塞流的臨界差壓條件是，即固定在處，這和實際情況出入較大。實際上，△P_C仍與F_L有關，由試驗得臨界壓差條件為

? ? ?利用概念概念推得的新公式有好幾種，但以在原平均重度法公式基礎上修正的新公式（即平均重度修正法）*簡單、*方便，它只需將原阻塞流動下的計算公式除以F_L即可。若要更精確些，則再除上一個系數（y-0.148y³），其中.

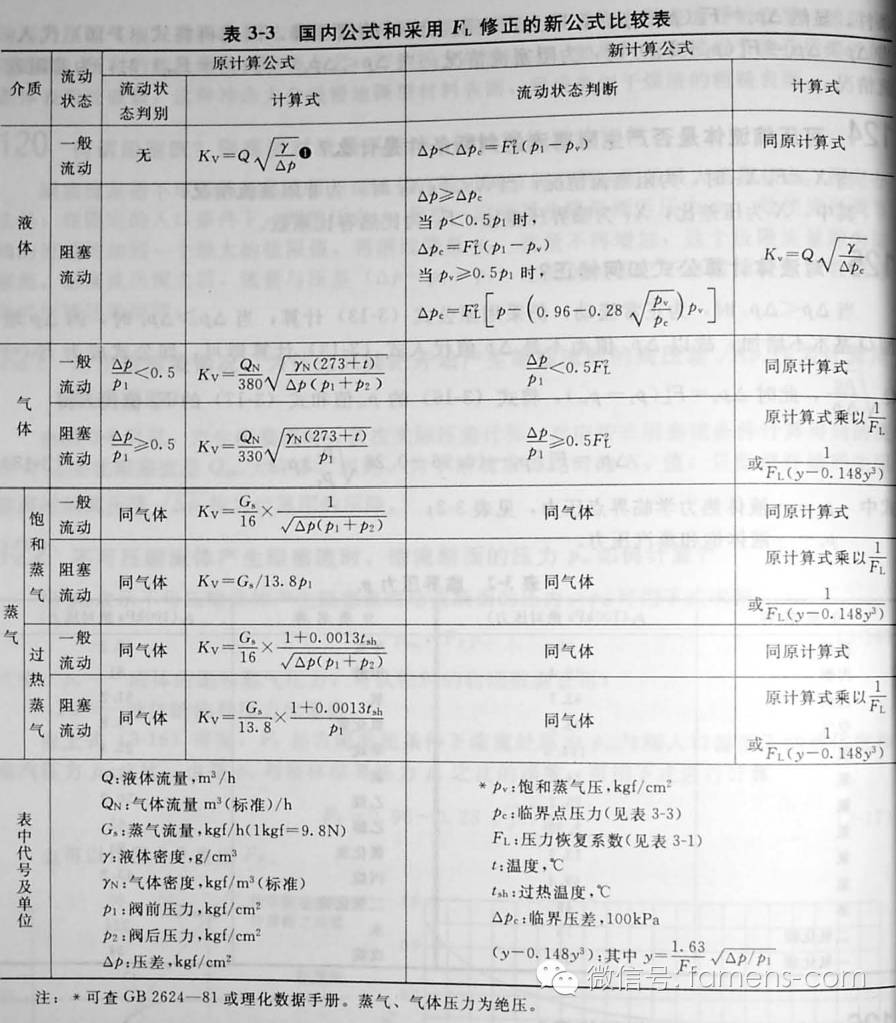

? ? ? 蒸汽計算公式的修正同上。為了便于比較、應用，將采用F_L修正的新公式和原公式匯總于表3-3中。

第三節用平均重度修正法計算流量系數Kv值

127計算液體流量系數Kv時，按幾種情況進行？

? ? 在計算液體流量系數Kv時，按三種情況分別進行計算：非阻塞流、阻塞流、低雷諾數。在用判別式判定之后，用不同的公式進行計算。

128非阻塞流怎樣判定和計算？ ??

???? ?

是非主塞流情況，此時修正量為零，仍舊采用原公式

（3-19）

? ? ? 此處的壓力單位或壓差單位用的是kgf/cm²；這是照顧過去長期使用工程單位的習慣，且許多資料都是用工程單位制表示，這樣使得應用起來方便。famens.com整理，如需轉載，請注明全球閥門網。

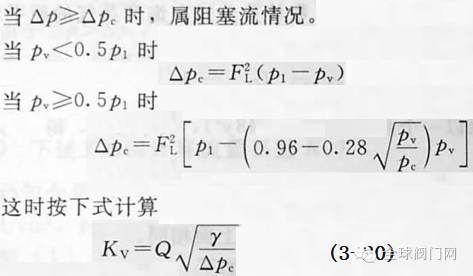

129阻塞流怎樣判定和計算？

??? ???

? ? ? 其中，△P_c按上面兩種情況分別代入不同的值進行計算。famens.com整理，如需轉載，請注明全球閥門網。

130可壓縮流體是否產生阻塞流的判斷條件是什么？

? ? ? ? 可壓縮流體的流動有非阻塞流和阻塞流兩種情況，這兩種情況下所有公式不同。

131氣體非阻塞流的流量系數計算公式如何？

? ? ? ?氣體非阻塞流Kv值計算公式仍用平均重度法公式，其公式如下:

(3-21)

132氣體阻塞流的流量系數計算公式如何？

? ? ? 氣體阻塞流Kv值計算公式，是在平均重度法的基礎上加以修正的。一般只需將原平均重度法的阻塞流公式乘以即可

(3-22)

133蒸氣的流量系數Kv的計算公式如何？

? ? ? 蒸氣分為飽和蒸氣和過熱蒸氣。飽和蒸氣又分為非阻塞流動和阻塞流。

????? 當壓差比時，為非阻塞流動，這時流量系數計算公式為

(3-23)

當壓差比時，為阻塞流動，這時流量系數計算公式在飽和蒸氣的原平均重度法的阻塞流公式的基礎上乘以1/F_L，即

(3-24)

? ? ?若要更精確些，則再除以一個系數（y-0.148y³），其中 ?得

（3-25）

??????? 對于過熱蒸氣、流動狀態，判別與上面相同。

?????? ?若是非阻塞流，其Kv值計算公式如下

（3-26）

? ? ?若是阻塞流，其Kv值計算公式如下

(3-27)

134平均重度修正法計算流量系數Kv的步驟如何？

????? ?用平均重度修正法計算流量系數Kv的步驟如下。

????? ?第一步：根據已知條件查參數F_L、p_c（表3-2、表3-3）。

????? ?第二步：判別流動狀態。

????? （1）判別飽和蒸氣壓p_v是大于還是小于0.5p₁。

???? ? 液體 ：①△p＜△p_c為一般流動；

????? ????????? ? ??②△p≥△p_c為阻塞流動。

????? ?氣體：famens.com整理，如需轉載，請注明全球閥門網。

? ? ? ? ? ?

??????? （2）若pv＜0.5P₁，則取△p_c =F_L²（p₁-p_V）；

??????? ????????若pv≥0.5p₁，則取

? ? ? ??第三步：根據流動狀態采用相應Kv值計算公式。

135下述工況的介質液氨如何計算流量系數？

????? ? ?介質液氨，T=33℃，r=0.59gf/cm³,Q=13t/h。p₁=530×100kPa，p₂=70×100kPa, △p=460×100 kPa, p_v=15×100 kPa，選用高壓閥、流閉型，試計算流量系數Kv。

???? ? ? 解? 第一步：查表3-1得FL=0.8、查表3-2得p_c=114.5×100 kPa.

???? ? ? 第二步：0.5 p₁=265＞p_v

_? ?????? △p_c= F_L²（p₁-p_V）=0.82(530-15)=329.6

???? ? ? ?由于△p＞△p_c，判定為阻塞流動。

???? ? 第三步：采用阻塞流動公式

famens.com整理，如需轉載，請注明全球閥門網

136下述工況的介質水如何計算流量系數Kv？

????? 已知介質水的流量Q_L=100m³/h,r=0.97gf/cm³，t₁=80℃, p₁ =11.7kgf/cm², p₂kgf/cm²，p_v=0.47kgf/cm²，試選擇調節閥并計算Kv值。

????? 解（Ⅰ）先用V形球閥

??? ??查表3-1，V形球閥的F_L=0.57

因?yàn)??0.5 p₁ =0.5×11.7=5.85＞p_v =0.47

所以 ?△p_c =F_L²（p₁-p_V）=0.575(11.70-0.47)=3.6486

?????? 則△p =p₁-p_V =11.7-5=6.7＞△p_c，為阻塞流動。

?????? 采用阻塞流動公式（3-20）

? ? ?解（Ⅱ）選用流開流向的直通雙座閥

?????? 查表3-1，F_L=0.90

因?yàn)??0.5 p₁=5.85＞p_V=0.47

所以 ?△p_c = F_L²（p₁-p_V）=0.902（11.70-0.47）=9.096

?????? 則△p =6.70＜△p_c=9.096，為非阻塞流動。

?????? 可按公式（3-13）計算

famens.com整理，如需轉載，請注明全球閥門網。

137下述工況的介質空氣，如何計算流量系數Kv？

? ?介質空氣，t=20℃，rN=1kgf/m³(標準)，Q_N=100m³(標準)/h, p₁=2kgf/cm²(絕壓),p₂=1.5kgf/cm²(絕壓)，△p =0.5 kgf/cm²，選用單座閥，流開型，試計算流量系數Kv。

????? ?解? 第一步：查表F_L=0.9

第二步：判定為一般流動。

??? ? ?第三步：采用一般流動Kv值計算公式

famens.com整理，如需轉載，請注明全球閥門網。

138將上問中的參數p2改為p2=1.1kgf/cm2，又如何計算流量系數？

?????? 解?? △p =2-1.1=0.9kgf/cm²

? ???? 又因?yàn)閴翰畋?/span>

??? ?? 所以為阻塞流動，采用公式為

?????若要理準確些時，上式再除以（y-0.148y³），即

139平均重度法原公式與平均重度修正法公式比較有何不同？

????? 歸納起來，有兩個不同：一是流動狀態判別式不同；二是在阻塞流動的情況下計算公式不同，引入了三個新的參數，分別為壓力恢復系數F_L、臨界點壓力p _C、（y-0.148y³）。
