第一節自動控制系統的基本概念

77化工自動化的主要內容有哪些？

? ? ? ? ?為了實現化工生產過程自動化，化工自動化的主要內容包括自動檢測系統，程序控制、自動聯鎖保護系統和自動控制系統等。自動控制系統包含了自動檢測和自動操縱功能，是自動化系統的核心問題。

78自動控制系統有哪幾部分組成？

? ? ? 自動控制系統由三部分組成。

???? ?①測量元件及變送器(LT)：將測得的物理量轉換為另一個特定的物理量(如氣壓信號、電流信號)。這部分稱測量變送。

????? ②自動調節器(LC)：它接受變送器送來的信號，與工藝需要保持的參數相比較得出偏差，并按某種運算規律算出結果，然后用特定信號(氣壓或電流)發送出去。

????? ③執行機構：本書指調節閥，它能自動地根據接受到的信號值改變閥門開度。

79方塊圖的作用是什么？如何畫方塊圖？

? ? ? 為清楚地說明自動控制系統的結構及各部分（環節）之間相互關系和信號聯系，一般可用方塊圖表示。

?? ??方塊圖中每個方塊代表系統中一個環節，方塊之間用一條帶箭頭的直線表示它們相互間的聯系，箭頭所指方向表示信號傳遞方向，線上字母說明信號的名稱。以圖2-1為例，圖中的水槽可用一個“被控對象”方塊表示。

??? 如圖2-1所示，其液位就是生產過程中要求保持定值的參數，在自動控制系統中稱為被調參數，用符號y表示，y是對象方塊的輸出信號。在本例中，若影響y波動的因素是進料量的變化，這種引起被調參數y波動的外來因素稱為干擾（或稱擾動）作用，用符號y表示。干擾作用是作用于對象的輸入信號，用箭頭指向“被控對象”方塊。由圖可見，出料流量的改變是由于調節閥動作引起的，那么出料流量調節閥方塊的輸出信號。同時，出料流量的變化影響液位起到調節作用，所以也是作用于”被控對象“的輸入信號，箭頭指向”被控對象“方塊，而尾端連接于”調節閥“方塊。水槽的液位信號是測量元件及變送器的輸入，而變送器的輸出信號z進入比較機構與給定值信息x進行比較，得到偏差信與e(e=x-z),并被送往調節器。調節器根據偏差信號e，按某種運算規律算出結果，發出控制信號p（氣壓或電流）至調節閥，使閥門動作，改變其開度，使被調參數穩定在要求的范圍。

????? 按前面所述作出自動控制系統方塊圖，如圖2-2所示。

????? 需要說明一點，調節器前面的比較機構實際上是調節器的一部分，不是獨立元件，在圖中將其畫出，為的是說明其比較作用。

80為什么自動控制系統是一個采用負反饋的閉環回路？

? ? ??? 對于任何一個簡單的自動控制系統，其方塊圖不論在表面上有多大差別，它的各個組成部分在信號傳遞關系上總會形成一個閉合的環路。其中任何一個信號，只要沿著箭頭方向方向前進，通過若干個環節后，＊終又會回到原來的起點。所以，自動控制系統是一個閉環系統。

???? 再看“自動控制系統方塊圖”，系統的輸出參數是被調參數，但是它經過測量元件和變送器后，又返回在到系統輸入端，與給定值進行比較。這種反系統（或環節）的輸出信號直接或經過一些環節重新返回輸入端的做法叫做反饋。從“自動控制系統方塊圖”還可以看到，在反饋信號z帝有一個負號“一”而在給定值x旁有一個正事情“+”（也可省略），這里正和負的意思是指在比較時，以x作為正值，以x作為負值，也就是到調節器的偏差信息e=x-z。因為“自動控制系統方塊圖”中的反饋信號z取負值，所以叫做負反饋，負反饋信號能夠使原來的信號減弱。如果反饋信號不取負值，而取正值，反饋信號使原來的信號加強，那么就叫做正反饋。在這種情況下，方塊圖中反饋信號z旁則要用正號“+”，此時偏差e=x+z。在自動控制系統中都采用負反饋。因為只有負反饋才能使被調 參數y受到干擾的影響而升高時，反饋信號z將升高，經過比較而到調節器去的偏差信號e將降低，此時調節器將發出信號而使調節閥的開充發生變化，變化的方向為負，從而使被調參數下降回到給定值。這樣就達到了調節的目的。如果采用正反饋的形式，那么調節作用不僅不能克服干擾的影響，反而起到推波助瀾的作用，即當被調參數受到干擾升高時，z亦升高，調節閥的動作方向是使被調參數進一步上升，而且只要有一點微波的偏差，調節作用就會使偏差越來越大，直至被調參數超出安全范圍而破壞生產。所以，調節系統**不能單獨采用正反饋。

?????? 綜上所述，自動調節系統是具有被調參數負反饋的閉環系統。

81什么是被控對象、給定值和偏差？

? ? ? ?自動控制系統的工藝生產設備叫做被控對象或簡稱對象。生產中要求保持的工藝指標，被稱為給定值。在自動控制系統中，習慣上采用給定值x減去測量值z作為偏差e，即e=x-z，給定值x大于測量值z時為正偏差，而給定值x小于測量值z時為負偏差。

第二節簡單的調節系統

82構成方塊圖＊重要的一步是什么？

?????? 構成方塊圖＊重要的是確定被控對象，隨即需要選定對象的輸入信號——調節參數與對象的輸出信號——被調參數。一旦調節參數與被調參數選定后，調節通道中對象特性也就能確定了。

?????? 有時，選擇被調參數與調節參數并不難。自動控制系統是為工藝上某一目的的服務的，若工藝操作參數是液位、壓力、流量、溫度等，顯然被調參數就是液位、壓力、流量、溫度；至于調節參數，則往往是能夠調整的物料量或能量參數。

??????? 被調參數的選擇十分重要，它是決定控制系統有無價值的關鍵。若被調參數選擇不當，儀表、調節器配備再好也是無用的。

83怎樣選擇被調參數？被調參數的個數選擇怎樣確定?

?????? 對于一個生產過程，要實現自動控制，其被調參數的選擇實質上反映在兩個方面。

?????? ①應該選擇幾個被調參數，選哪幾個為好？

?????? ②構成簡單調節回路后，回路之間有否影響？相互關聯的程度如何？用下例說明以上兩個方面內容的考慮。

?????? 例如，要對一個產生飽和蒸汽的鍋爐蒸汽質量進行控制，提出了三種方案？

?????? ①壓力p與溫度T皆為被調參數；

?????? ②溫州T為被調參數；

?????? ③壓力P為被調參數。

?????? 被調參數個數選擇應按照被調參數個數等于自由度確定。

?????? 根據物理化學中介紹的相律關系，自由度表達式為F=C-P+2

式中? F——自由度；C——組分?jǐn)?shù)；P——相數。

?????? 作為飽和蒸汽，實質上存在著氣、液兩相，即P=2，而組分?jǐn)?shù)皆為水，即C=1，故得F=1-2+2=1

?????? 表示飽和蒸汽的自由度為1，或獨立變量只有一個。所以，要反映蒸汽質量，不必選兩個被調參數，只要選取溫度或壓力其中之一就夠了。至于選壓力還是溫度，可從測量元件時間常數小、元件簡單可靠等方面來考慮，一般以選擇壓力為宜。

????? 如果不按照被調參數的個數等于自由度的原則，設計出既有溫度又有壓力作為被調參數的方案，那么，這種控制系統將是無法投運的。

84選擇被調參數的原則是什么？

? ? ?選擇被調參數的原則如下:

????? ①選擇質量指標作為被調參數，它＊直接也＊有效。

????? ②當不能用質量指標作為被調參數時，應選擇一個與產品質量有單值對應關系的參數作為被調參數。

????? ③當被表征的質量指標變化時，被調參數必須具有足夠的變化靈敏度或足夠大的信號。

???? ?④選擇被調參數時，必須考慮到工藝過程的合理性和國內外儀表和生產的現狀。

85調節參數的作用是什么？

????? 當對象的被調參數被選定以后，下一步是考慮如何構成簡單控制回路，選擇什么調節參數去克服干擾對被調參數的影響。為此，在設計控制回路時，要認真分析各種干擾，深入研究對象的特性，正確地選擇調節參數。干擾是影響控制系統平穩運行的破壞因素，調節參數的作用則是克服干擾影響，使控制系統正常運行的因素。只要合理地確定調節參數，正確地選擇調節通道，組成一個性能良好的控制系統后，就能有效地克服干擾影響，使被調參數回復到給定值。

86選擇調節參數的原則是什么？

? ? ?? 選擇調節參數的原則是：首先要考慮工藝上的合理性，除物料平衡調節外，一般避免用主物料流量作為調節參數；同時調節參數的選擇應從靜態和動態兩方面進行考慮，即調節通道克服干擾的校正能力要強，調節通道的動態響應要較干擾通道的動態響應為快。

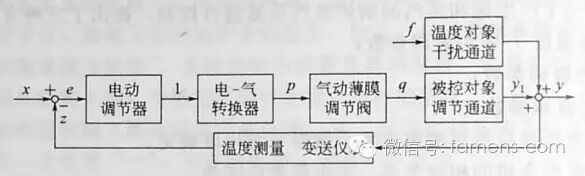

87一套用DDZ-Ⅱ型單元組合儀表構成的溫度控制系統，設它是用改變加熱蒸汽量來調節的，方塊圖如圖2-3所示

圖2-3? 用DDZ-Ⅱ型單元組合儀表構成的溫度控制系統

??? ①請說明x、z、e、f、y所表示的專業術語是什么？

??? ②氣動薄膜調節閥環節的輸入、輸出各是什么物理量？

??? ③設工藝要求溫度保持在150℃±3℃。當系統在某一幅值的階躍擾動作用下，系統在調節的整個過程中，記錄儀表反映出溫度(z值)某一瞬間的**超量是3 ℃，沒有超過工藝要求。問實際的溫度(y值)變化是否也符合工藝要求？實際**超調量比3℃大還是?。繛槭裁?？

??? ④當系統過渡過程結束后，記錄儀上所記下的溫度值能否代表實際溫度？

答：

??? ①x是給定值、z是測量值（溫度）、e是偏差(e=x-z)，f是干擾、y為被調參數（溫度）的真實值。

??? ②氣動薄膜調節閥輸入p是20-100kPa氣信號，輸出q是調節參數蒸汽流量。

??? ③實際溫度變化超調量大于3℃，超過工藝要求。由于溫度測量的一次元件是慣性時間圈套的滯后環節，因而調節動態過程瞬時的測量值與真實值是不一樣的，**偏差及超調量實際值要大于測量值 。

??? ④當系統過渡過程結束后，靜態測量值能代表真實值，因此記錄儀上的記錄值是實際溫度值。

88試分析如圖2-4所示酒精蒸餾塔塔頂溫度控制方案，以塔頂溫度作為被調參數是否合理？

圖2-4 酒精蒸餾塔塔頂溫度控制方案

???? 由相律關系

自由度數(f)=組分?jǐn)?shù)(c)+相數(p)-2

??? 因為酒精蒸餾塔內進行酒精與水的分離組分?jǐn)?shù)為2(即酒精和水兩組分)，且相數為2（呈氣、液兩相）

??? 所以

自由度數=2+2-2=2

???? 由所求得F=2來看，似乎應該控制兩個參數才合理。但是由圖可知，冷凝罐上部通大氣，因此實際上已恒定了冷凝罐與蒸餾塔的壓力，客觀上塔壓已被控制，因此用塔頂溫度作為被調參數是合理的。

89圖2-5各控制方案是否合理？理由如何？

?? 圖2-5（a）不合理。離心泵不能在吸入口安裝閥門，否則，當閥門關小時極易產生汽蝕現象。

?? 圖2-5（b）合理。因為有旁通閥和泵出口壓力控制系統使往復泵可以在其出口直接節流。

?? 圖2-5（c）不合理。壓力檢測點不對，為保證閥前燃油壓力穩定，會使燃油量變化較大，無法使?fàn)t溫穩定，應將油壓點移至閥后，測燒嘴的背壓。

? 圖2-5（d）合理。根據被冷卻介質（出口）溫度調節氨冷器氨氣側的蒸發壓力，而蒸發壓力又對應一定的蒸發溫度，所以調節NH₃排出量實際上調整了氨冷器內氨蒸發側的溫度，使傳熱溫差得到調整，即可達到調節出口溫度的目的。

?? 圖2-5（e）不合理。塔釜為恒定加熱量。當受某種擾動使釜溫上升時，氣開閥將開大，放出一部分重組分物料，塔釜物料的減少，使塔內溫度上升更快，從而構成一個正反饋系統，不能正常工作，降溫亦如此。

?? 圖2-5（f）不合理。汽液混合進料不能采用這種溫度控制。因為當改變加熱蒸汽量時進料的溫度并不變化，只是汽液比發生了變化。應改為熱焓控制，控制進塔物料的熱量。

90氣體脫硫裝置的PRC-203與PRC-204（自控流程如圖2-6）不能同時投入自控，其原因是什么？怎樣改進？

? ?不能同時投自控，原因是：

??? ①從流程圖可看出，塔205中部壓力與容208壓力是關聯的，任一個壓力變化，另一個壓力即跟著變化；

??? ②兩者選用的都是壓力控制系統，反應速度都較快，互相干擾較大。

??? 改進措施：容208的壓力實際上代表著塔205的壓力，故塔205的壓力不需要再控制而改用塔頂溫度調節進換202的蒸汽量，使兩個調節回路的響應速度變成一快一慢，減少互相干擾。改進后的自控流程如圖2-7所示。

91圖2-8的自動控制系統錯在哪里？

? ? ? 有人為解決造氣工段入爐蒸汽壓力不穩的問題，提出圖2-8所示的方案。理由是壓力自動控制系統能夠穩壓，蒸汽緩沖罐也有穩壓作用，圖中方案兩者兼而有之，可以解決蒸汽穩壓問題。安裝以后投入運行，結果適得其反。請問這個方案錯在哪里？

???? 答：因為進氣工段的蒸汽經截止閥以后，有一路經過蒸汽緩沖罐進到入爐蒸汽總管，調節閥的動作根本控制不了八爐蒸汽總管的流量 ，也就控制不了入爐蒸汽總管的壓力。

圖2-8 ?自動控制系統

92用變送器的輸出直接控制調節閥，能否起調節作用？

????? 這要視控制要求而定。

????? 所謂控制，指的是把被調參數控制在某個給定值上，因此系統中要有調節器，使被調參數和給定值 在調節器內進行比較，如果兩者不等，調節器的輸出就去調節閥門開度。但若變送器直接控制調節閥，那就沒法給定，也不能按要求的控制規律去調節閥門開度，因此不能把被調參數控制在所需值上，而只能圍繞某個不可調的值上下波動。如果變送器的量程可調，則波動可約束在某個范圍，這對要求不高的控制系統，有時也能滿足要求。

93鍋爐除氧器的水溫控制，除了用溫度控制系統外，是否可以用其他方法控制？

?????? 除氧器里的水溫隨蒸汽的加熱變化慣性很大，這樣就給自動控制帶來了滯后現象，水溫不能實現理想的自動控制，使除氧效果不好，故直接影響鍋爐用水的水質標準?？紤]到蒸汽的壓力和溫度有一對應關系，可以采用控制除氧器里的蒸汽壓力來控制除氧器的水溫，這樣就克服了滯后現象，除氧后的水質完全達到了鍋爐的用水標準。

?????? 其他類似的溫度調節也可以用壓力來進行間接控制。

94鍋爐自控風量調節系統（圖2-9），由于暫缺風量變送器，系統為開環控制，為了提高系統的穩定性，試問用何種簡單方法使開環變成閉環？?

圖2-9 鍋爐自控風量調節系統

????? 將執行器的位置反饋電流延伸到調節器作為調節器的電流外給定，使系統構成閉環。這樣做的好處是：由于風量的大小與閥門的開度有關，閉環之后，把閥門的開度信號反饋至調節器，使系統的穩定性得到提高。

95控制系統中調節器確定正、反作用的依據什么？單參數控制系統中調節器的正反作用應怎樣選擇？

圖2-10 控制系統

??? ??? 前一問的依據是實現閉環回路的負反饋。

　　對后一問先做兩條規定：

　?、贇忾_調節閥為+Ａ，氣閉調節閥為-Ａ；

　?、谡{(diào)節閥開大，被調參數上升為+Ｂ，下降為-Ｂ，則

　　　　?。痢ぃ拢剑?/span>+＂調節器選反作用

　　　　?。痢ぃ拢剑⒁唬⒄{(diào)節器選正作用

?????? 圖2-10所示被調參數是液位，閥為氣開為+A，閥開大，液位下隆為一B，則（+A）·（一B）=“一”，調節器選正作用。

96圖2-11例中，控制系統中的調節器應該選用正作用方式，還是反作用方式？

????? 圖2-11(a)選定調節器為正作用

????? 圖2-11(b) 選定調節器為反作用

????? 圖2-11(c) 選定調節器為反作用

????? 圖2-11(d) 選定調節器為正作用

????? 圖2-11(e) 選定調節器為反作用

圖2-11? 控制系統

97請判定圖2-12所示溫度控制系統中，當工況為以下情況時，調節閥和調節器選擇什么樣的作用形式。

??? ① 當物料為溫度過低時易析出結晶顆粒的介質、調節介質為過熱蒸汽時；

??? ②當物料為溫度過高時易結焦或分解的介質、調節介質為過熱蒸汽時；

??? ③當物料為溫度過低時易析出結晶顆粒的介質、調節介質為待加熱的軟化水時；

??? ④當物料為溫度過高時易結焦或分解的介質、調節介質為待加熱的軟化水時。

答：

??? ①氣閉調節閥、正作用調節器；

??? ②氣開調節閥、反作用調節器；

??? ③氣開調節閥、正作用調節器；

??? ④氣閉調節閥、反作用調節器；

98圖2-13所示為加熱爐溫度控制系統。根據工藝要求，出現故障時爐子應當熄火。試說明調節閥的氣開、氣閉形式，調節器的正、反作用方式怎么選擇？并簡述調節系統的動作過程。

??? ? 故障情況下，氣源壓力為零，應切斷燃料以確保護爐子熄火。故要求調節閥為氣開式，氣源中時關閉。

????? 當爐溫增高時，要求燃料量減少，即減小調節閥開度。由于是氣開閥，所以要求調節器輸出減小，應選用反作用調節器。

????? 調節系統的動作過程如下：

????? 進料↓→溫度↑→調節器輸出↓→調節閥開度↓→燃料量↓→爐溫↓

? ???反之，由于各種原因引起爐溫↓→調節器輸出↑→調節閥開度↑→燃料量↑→爐溫↑

99圖2-14(a)為一蒸汽加熱器，它的主要作用是對工藝介質加熱，要求此介質也口溫度恒定。

??? ①怎樣選擇被調參數和調節參數組成調節回路（直接用圖例符號在圖上標明即可），并畫出方塊圖？

圖2-14? 蒸汽加熱器

??? ②如何決定調節閥的氣開、氣閉形式和調節器的正、反作用？

??? ③當被加熱的流體為熱敏介質時，應選擇怎樣的調節方案為好？

答：

??? ①選擇被調參數和調節參數如圖2-14(b)所示，方塊圖表示如圖2-14(c)所示。

??? ②對一非熱敏介質或易結晶介質應選氣閉式，調節器的作用方向應是正作用的。

?? ?③對于熱敏介質，為防止局部過熱而汽化，調節參數不宜為蒸汽而應選冷凝水為好，即將調節閥裝于冷凝水管線上。

100圖2-15所示為一液面調節回路，工藝要求故障情況下送出的氣體中也不許帶有液體。怎樣選取調節閥氣開、氣閉形式和調節器的正、反作用？這一調節回路的工作過程怎樣？

???? 因工藝要求故障情況下送出的氣體不許帶液，故當氣源壓力為零時，閥門應打開，所以調節閥是氣閉式。當液位升高時，要求調節閥開度增大，由于所選的是氣閉調節閥，故要求調節器輸出減少，調節器是反作用。

圖2-15? 液面調節回路

??? 其工作過程如下：

??? 液位↑→液位變送器輸出↑→調節器輸出↓→調節閥開度↑→液體輸出↑→液位↓。

101簡要說明各類常見調節系統的特點怎樣？相應如何選擇調節閥的流量特性？

答案見表2-1.

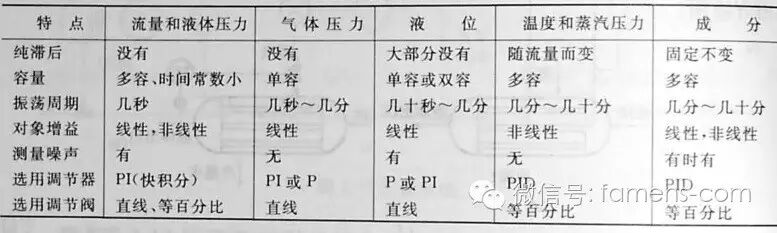

表2-1? 各類常見調節系統的特點
